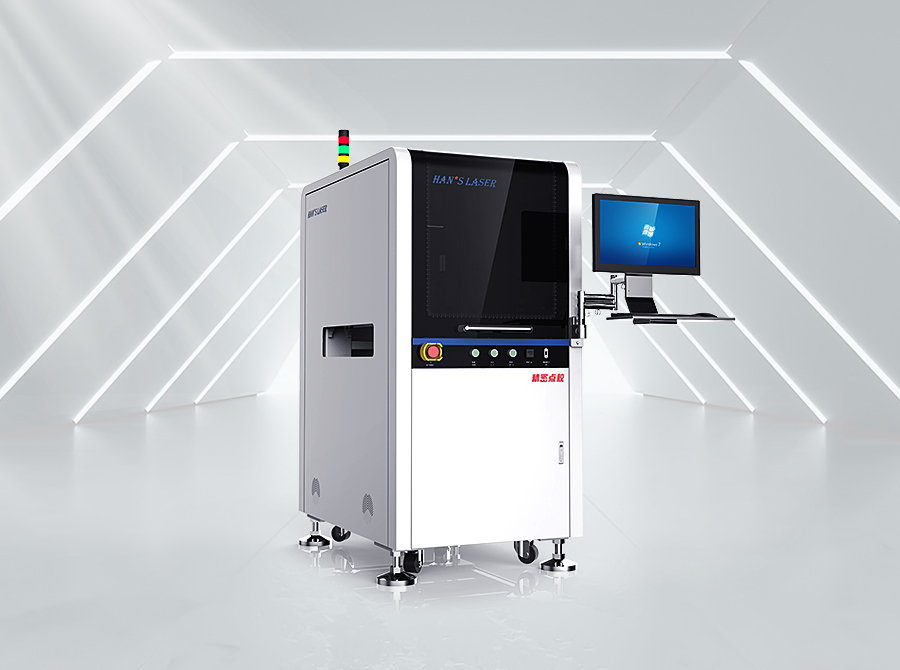

精密在线高速点胶机HDM-G3045

精密在线高速点胶机HDM-G3045

产品特点 1、高精度直线电机+光栅尺，重复运动精度±2um；
2、最高速度1500mm/s，最大加速度1.5g；
3、轨道宽度自动调节，单、双传输轨道可选；
4、一体化机架设计，结构稳定，高速运行快、准、稳；
5、兼容单阀、双阀、倾斜等多种点胶功能模块，可快速切换不同工艺应用；
6、自研点胶+视觉软件，灵活的软件控制及精确的视觉算法，保证点胶的作业良率。

产品应用

适用范围：

1、摄像头及指纹识别模组；

2、热熔胶粘接；

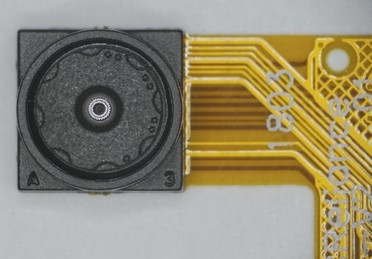

3、摄像头模组；

4、芯片底部填充；

5、围坝与填充；

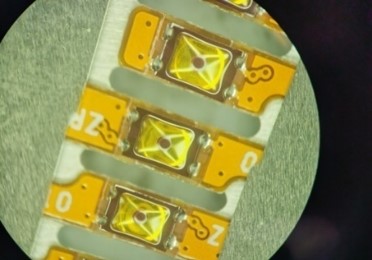

6、LED封装；

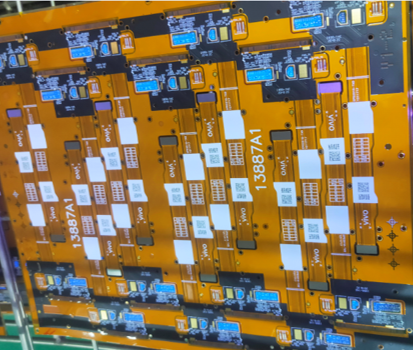

7、FPC元器件补强。


  • 赏金女王大对决激光官网
  • 赏金女王大对决激光官网
  • 赏金女王大对决激光官网
  • 赏金女王大对决激光官网
展开更多 +

产品参数

机型

HDM-G3045

控制系统

Windows系统+运动控制卡+智能点胶软件

基本参数

 电气需求

AC220V/1.8KW/6Bar

 运动类型

伺服电机+滚珠丝杆

  XY轴行程

X:400mm   Y:600mm

  XY轴速度

≤1000mm/sec，加速度1.0g

Z轴负载

≤5kg

 整机重量

750kg

加工重复定位精度

≤±0.02mm

        最大点胶幅面（单阀）

280x450   mm

输送线适用产品

长度

≤300   mm

宽度

100-450   mm

厚度

0.4-6   mm

        传送速度

2--14m/min

视觉系统

1.3M   pixel

适用上下料生产线高度

900±20   mm

过板高度

上：34mm      下：30mm

设备主机外形尺寸

796（宽）x1215（深）x1640（高）   mm(供参考，以实际为准)


工作环境要求：

工作环境

5℃~30℃

运输环境

-25℃~55℃

工作湿度

45%~75%

电力需求

1P AC220V，50/60HZ，1.8KW

电网波动

＜±10%

电网地线

符合机房国标要求

压缩空气

压力：0.5-1.2MPa（压缩空气应经过除水除油后经过空气干燥机，再进入设备）

避免使用的场所

a.垃圾、灰尘、油雾多的场所；

b.震动以及冲击多的场所；

c.易燃易爆物的场所；

d.高频干扰源附近的场所；
